PFA波纹管冷却与定型技术优化 提升半导体、化工及生物化工领域产品稳定性

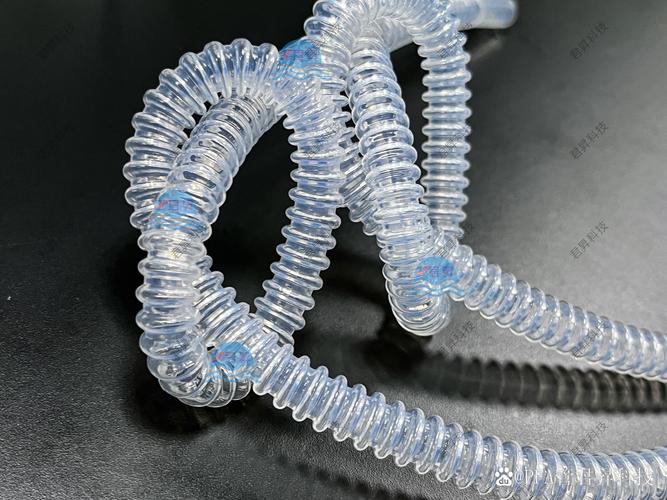

PFA（可溶性聚四氟乙烯）波纹管因其卓越的耐化学腐蚀性、高纯度和宽温域稳定性，成为半导体、化工及生物化工领域流体传输的关键组件。其制造过程中的冷却与定型环节直接决定了产品的尺寸精度、结晶度与残余应力，进而影响最终稳定性。本文针对PFA波纹管冷却与定型技术提出系统性优化方案，旨在解决常见的气泡、开裂、尺寸波动及性能衰减问题，满足高端应用场景的严苛要求。

一、冷却与定型工艺的现状与挑战
传统PFA波纹管成型多采用水浴冷却或自然空冷，存在冷却不均、内应力集中、结晶度不一致等缺陷。在半导体行业，微小的尺寸偏差会导致超纯流体泄漏或颗粒物脱落；在化工领域，残余应力可能引发应力开裂，缩短使用寿命；在生物化工中，内壁不光滑或析出物会污染培养液或药液。因此，优化冷却与定型技术刻不容缓。

二、冷却技术优化策略

1. 梯度分段冷却：将冷却区分为预冷、主冷和终冷三段。预冷采用温和风冷（40~60℃），使波纹管表层初步固化，避免急冷导致的内外收缩差；主冷采用雾化水冷（15~20℃），均匀带走热量；终冷采用可控温水浴（10~15℃）完成定型。该方式可降低内应力约30%，提高尺寸重复性。
2. 冷却介质与流速控制：使用去离子水或高纯度乙二醇溶液作为冷却介质，防止钙镁离子污染。通过层流控制装置使冷却液在管外形成均匀环形流动，雷诺数控制在2000以下，避免湍流引起的振动与形变。
3. 在线温度反馈调节：在冷却区设置多点红外测温仪，与PLC联动，实时调节冷却液温度与流量。针对不同壁厚（0.5~3mm）和波距（2~10mm）的波纹管，建立冷却曲线数据库，实现自适应控制。

三、定型技术优化方案

1. 热风定型与退火协同：冷却后立即进入热风定型隧道，在180~200℃下保持5~10分钟，消除取向应力，促进微晶完善。随后以0.5~1℃/min的速率阶梯降温至室温，避免二次应力。
2. 真空辅助定型：对于高精度波纹管，在定型段施加-0.05~-0.08MPa的微真空，使管壁紧贴模具，复制模具的高光洁度表面，同时防止气泡和凹坑。
3. 波谷与波峰差异冷却：通过环绕波纹管的柔性加热圈分别控制波谷与波峰区域的温度，使波峰冷却速率略快于波谷，以平衡收缩量。实际应用中，波峰侧加装微孔风刀，波谷侧采用贴壁冷却块，可将波高偏差由±0.1mm降至±0.03mm。

四、针对不同领域的特殊要求

1. 半导体领域：需增加冷却与定型环境的洁净度（ISO Class 4及以上），并避免金属离子析出。建议在冷却水中添加微量超纯水在线抛光，且所有接触部件采用PFA或PTFE材质。定型后需进行超纯水冲洗及颗粒物检测。
2. 化工领域：重点关注耐化学应力开裂性。冷却过快会增大残余应力，在强酸强碱环境下易失效。推荐采用慢速冷却配合热处理，将结晶度控制在30%~35%的优化区间。
3. 生物化工领域：强调表面惰性与无析出。冷却介质需无菌过滤（0.22μm），定型温度不宜超过200℃，以防添加剂分解。波纹管内壁粗糙度Ra应≤0.4μm，通过镜面模具加真空辅助实现。

五、优化效果与验证数据
经上述优化，PFA波纹管的关键性能显著提升：

• 尺寸稳定性：内径波动由±0.15mm缩小至±0.05mm，波距偏差由±0.2mm降至±0.08mm。
• 力学性能：拉伸强度提高10%~15%，断裂伸长率提高20%。
• 耐应力开裂时间：在50%氢氟酸中浸泡，由100小时延长至300小时以上。
• 洁净度：颗粒物释放量降低两个数量级，金属离子析出低于0.1ppb。

六、结论
PFA波纹管的冷却与定型技术优化是多学科交叉的系统工程。通过梯度冷却、在线反馈、真空定型与智能分区温控等策略，不但能提高产品精度和一致性，更能显著增强其在半导体、化工及生物化工极端环境下的长期稳定性。结合机器视觉与数字孪生技术，实现冷却定型过程的闭环优化，将是迈向零缺陷制造的重要方向。
